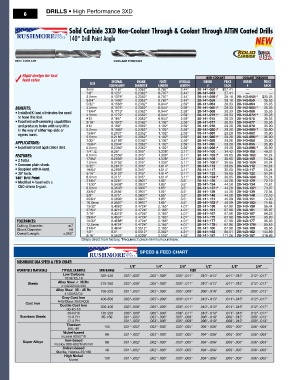

DRILLS • High Performance 3XD
           6


                              Solid Carbide 3XD Non-Coolant Through & Coolant Through AlTiN Coated Drills
                              140° Drill Point Angle




       NON-COOLaNt                              COOLaNt thrOUGh


          Rigid design for fast
                                                                                      NoN-CoolANT
          feed rates                           DeCimAl    ShANk    FluTe   overAll   orDer    priCe  CoolANT Through
                                                                                                      orDer
                                                                                                              priCe
                                      Size
                                              equivAleNT  DiAmeTer  leNgTh  leNgTh     #      eACh     #      eACh
                                     3mm       0.1181"   0.2362"  0.787"    2.44"  20-141-050†*  $27.41  —      —
                                     1/8"      0.125"    0.2362"  0.787"    2.44"  20-141-053    27.41  —       —
                                     3.5mm     0.1378"   0.2362"  0.787"    2.44"  20-141-058†*  28.10  20-143-058†*  $35.05
                                     9/64"     0.1406"   0.2362"  0.787"    2.44"  20-141-059    28.10  20-143-059    35.05
                                     5/32"     0.1563"   0.2362"  0.944"    2.59"  20-141-064    28.33  20-143-064    35.05
       Benefits:                     4.0mm     0.1575"   0.2362"  0.944"    2.59"  20-141-065†*  28.33  20-143-065†*  35.05
       •  Installed K-land eliminates the need    11/64"  0.1719"  0.2362"  0.944"  2.59"  20-141-069    28.33  20-143-069    35.05
                                                                                   20-141-072†*
                                                                                                   20-143-072†*
                                               0.1772"
                                                                                              28.33
                                                                            2.59"
                                                                  0.944"
                                     4.5mm
                                                                                                              35.05
                                                         0.2362"
         to hone this tool.          #13       0.185"    0.2362"  0.944"    2.59"  20-141-075    28.33  20-143-075    35.05
       •  Excellent self-centering capabilities   3/16"  0.1875"  0.2362"  1.102"  2.59"  20-141-077    28.33  20-143-077    35.05
         and produces holes with very little    #12  0.189"  0.2362"  1.102"  2.59"  20-141-078    29.20  20-143-078    35.90
         in the way of either top-side or    5.0mm  0.1969"  0.2362"  1.102"  2.59"  20-141-080†*  29.20  20-143-080†*  35.90
         egress burrs.               13/64"    0.2031"   0.2362"  1.102"    2.59"  20-141-082    29.20  20-143-082    35.90
                                     5.5mm     0.2165"   0.2362"  1.102"    2.59"  20-141-086†*  29.20  20-143-086†*  35.90
       APPLiCAtiOns:                 7/32"     0.2188"   0.2362"  1.102"    2.59"  20-141-088    29.20  20-143-088    35.90
                                                                            2.59"
                                                                  1.102"
                                     15/64"
                                                         0.2362"
                                                                                   20-141-095
                                               0.2344"
                                                                                              29.20
                                                                                                              35.90
                                                                                                   20-143-095
       •  Excellent broad application drill.  6.0mm  0.2362"  0.2362"  1.102"  2.59"  20-141-096†*  29.20  20-143-096†*  35.90
                                     1/4", E   0.25"     0.315"   1.338"    3.11"  20-141-100    34.42  20-143-100    49.01
       feAtures:                     6.5mm     0.2559"   0.315"   1.338"    3.11"  20-141-102†*  36.65  20-143-102†   51.24
       •  2 flutes.                  17/64"    0.2656"   0.315"   1.338"    3.11"  20-141-105    36.65  20-143-105    51.24
                                                                                                              51.24
                                                                                   20-141-109†*
                                                                                                   20-143-109†
                                               0.2756"
                                                                  1.338"
                                     7.0mm
                                                                            3.11"
                                                         0.315"
                                                                                              36.65
       •  Common plain shank.        9/32"     0.2813"   0.315"   1.614"    3.11"  20-141-112    36.65  20-143-112    51.24
       •  Supplied with K-land.      19/64"    0.2969"   0.315"   1.614"    3.11"  20-141-117    36.65  20-143-117    51.24
       •  30° helix.                 5/16"     0.3125"   0.315"   1.614"    3.11"  20-141-122    36.65  20-143-122    51.24
       140° Drill Point              8.0mm     0.315"    0.315"   1.614"    3.11"  20-141-124†*  36.65  20-143-124†   51.24
       •  Modified 4-facet with a    21/64"    0.3281"   0.3937"  1.85"     3.5"   20-141-129    44.20  20-143-129    72.19
                                     11/32"
                                                                                                              71.81
                                                                                                   20-143-134
                                                                                              44.20
                                                                                   20-141-134
                                                         0.3937"
                                               0.3438"
                                                                            3.5"
                                                                  1.85"
         CNC-driven S-gash.          9.0mm     0.3543"   0.3937"  1.85"     3.5"   20-141-137†*  44.20  20-143-137†   73.07
                                     23/64"    0.3594"   0.3937"  1.85"     3.5"   20-141-139    44.20  20-143-139    72.94
                                     3/8"      0.375"    0.3937"  1.85"     3.5"   20-141-146    44.20  20-143-146    72.53
                                     25/64"    0.3906"   0.3937"  1.85"     3.5"   20-141-151    46.09  20-143-151    74.00
                                     10.0mm    0.3937"   0.3937"  1.85"     3.5"   20-141-152†*  46.09  20-143-152†   71.84
                                     13/32"    0.4063"   0.4724"  2.165"    4.01"  20-141-156    67.90  20-143-156    96.44
                                     27/64"    0.4219"   0.4724"  2.165"    4.01"  20-141-161    67.90  20-143-161    95.97
                                     7/16"     0.4375"   0.4724"  2.165"    4.01"  20-141-167    67.90  20-143-167    96.28
                                     29/64"    0.4531"   0.4724"  2.165"    4.01"  20-141-172    67.90  20-143-172    95.83
        TolerANCeS:                  15/32"    0.4688"   0.4724"  2.165"    4.01"  20-141-177    67.90  20-143-177    95.33
        Cutting Diameter:    m7      12.0mm    0.4724"   0.4724"  2.165"    4.01"  20-141-179†   67.90  20-143-179†   95.65
                                                                                   20-141-180
                                                         0.5512"
                                                                            4.01"
                                     31/64"
                                                                  2.165"
                                                                                                   20-143-180
                                                                                                              95.65
                                               0.4844"
                                                                                              67.90
        Shank Diameter:       h6     1/2"      0.5"      0.5512"  2.362"    4.21"  20-141-182    86.51  20-143-182    144.89
        Overall Length:    ±.060"    9/16"     0.5625"   0.6299"  2.559"    4.52"  20-141-187    111.26  20-143-187    210.89
                                  †Ships direct from factory. *Requires 2 piece minimum purchase.
                                                                           Speed & Feed Chart
        ruShmore uSA SpeeD & FeeD ChArT:
                                                       1/8"       1/4"     3/8"       1/2"       5/8"      3/4"
        WorkpieCe mATeriAlS   TypiCAl eXAmple   SFm rANge                       FeeD
                           Low Carbons     325-425  .003"-.006"  .005"-.009"  .008"-.011"  .010"-.013"  .011"-.015"  .012"-.017"
                            1018/12L14
             Steels      alloy Steel <  35 rc   275-350  .003"-.006"  .005"-.009"  .008"-.011"  .010"-.013"  .011"-.015"  .012"-.017"
                          4140/A2/D2/400
                        alloy Steel  35 - 45 rc   160-225  .001"-.003"  .003"-.006"  .005"-.009"  .006"-.010"  .008"-.012"  .009"-.013"
                            4140/A2/D2
                           Gray Cast Iron   400-500  .003"-.006"  .005"-.009"  .008"-.011"  .010"-.013"  .011"-.015"  .012"-.017"
                         A48/Class 20/G4000
            Cast Iron
                          ductile Cast Iron   300-400  .003"-.006"  .005"-.009"  .008"-.011"  .010"-.013"  .011"-.015"  .012"-.017"
                             60-40-18
                             304/316       125-225  .003"-.006"  .005"-.009"  .008"-.011"  .010"-.013"  .011"-.015"  .012"-.017"
         Stainless Steels    13-8 PH       85-160   .001"-.003"  .003"-.006"  .005"-.009"  .006"-.010"  .008"-.012"  .009"-.013"
                             17-4 PH                .001"-.003"  .003"-.006"  .005"-.009"  .006"-.010"  .008"-.012"  .009"-.013"
                             titanium       150     .001"-.002"  .002"-.003"  .003"-.005"  .004"-.006"  .005"-.007"  .006"-.008"
                             6AL-4V
                           Nickel-based     80      .001"-.002"  .002"-.003"  .003"-.005"  .004"-.006"  .005"-.007"  .006"-.008"
                          Inconel 625/718
          Super alloys      Iron-based      80      .001"-.002"  .002"-.003"  .003"-.005"  .004"-.006"  .005"-.007"  .006"-.008"
                       Incoloy 800-802/Multimet
                           Cobalt-based
                        Stellite, Haynes 25/188  40  .001"-.002"  .002"-.003"  .003"-.005"  .004"-.006"  .005"-.007"  .006"-.008"
                            high Nickel
                              Monel         100     .001"-.002"  .002"-.003"  .003"-.005"  .004"-.006"  .005"-.007"  .006"-.008"
   3   4   5   6   7   8   9   10   11   12   13
