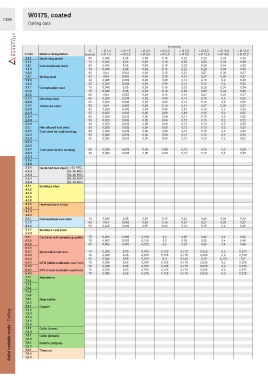

Page 1296 - Ceratizit Catalog

W0175, coated
F299
Cutting data

f [mm/rev]
= Ø 1,0 > Ø 1,5 > Ø 2,0 > Ø 3,0 > Ø 5,0 > Ø 8,0 > Ø 12,0 > Ø 16,0
V c
Index Material designation [m/min] = Ø 1,5 = Ø 2,0 = Ø 3,0 = Ø 5,0 = Ø 8,0 = Ø 12,0 = Ø 16,0 = Ø 20,0
1.1.1 Machining steels 80 0,045 0,06 0,09 0,16 0,22 0,28 0,34 0,38
1.1.2 70 0,045 0,06 0,09 0,16 0,22 0,28 0,34 0,38
1.2.1 Constructional steel 80 0,045 0,06 0,09 0,16 0,22 0,28 0,34 0,38
1.2.2 70 0,045 0,06 0,09 0,16 0,22 0,28 0,34 0,38
1.2.3 65 0,04 0,053 0,08 0,15 0,21 0,27 0,32 0,37
1.3.1 Spring steel 50 0,04 0,053 0,08 0,15 0,21 0,27 0,32 0,37
1.3.2 40 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
1.3.3 20 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
2.1.1 Cementation steel 75 0,045 0,06 0,09 0,16 0,22 0,28 0,34 0,38
2.1.2 70 0,045 0,06 0,09 0,16 0,22 0,28 0,34 0,38
2.1.3 65 0,04 0,053 0,08 0,15 0,21 0,27 0,32 0,37
2.2.1 Nitriding steel 65 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
2.2.2 65 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
2.3.1 Tempered steel 65 0,04 0,053 0,08 0,15 0,21 0,27 0,32 0,37
2.3.2 65 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
2.3.3 65 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
2.3.4 65 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
2.3.5 50 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
2.3.6 30 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
3.1.1 Non alloyed tool steel 50 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
3.2.1 Tool steel for cold working 65 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
3.2.2 50 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
3.2.3 30 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
3.2.4
3.2.5
3.3.1 Tool steel for hot working 50 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
3.3.2 30 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
3.3.3
3.3.4
3.3.5
3.5.1 Hardened tool steel < 55 HRC
3.5.2 55–58 HRC
3.5.3 58–60 HRC
3.5.4 60–62 HRC
3.5.5 62–64 HRC
4.1.1 Stainless steel
4.1.2
4.1.3
4.1.4
4.1.5
4.2.1 Heat-resistant alloys
4.2.2
4.2.3
4.2.4
5.1.1 Conventional cast steel 70 0,045 0,06 0,09 0,16 0,22 0,28 0,34 0,38
5.1.2 65 0,04 0,053 0,08 0,15 0,21 0,27 0,32 0,37
5.1.3 50 0,025 0,033 0,05 0,08 0,12 0,15 0,2 0,25
5.2.1 Stainless cast steel
5.2.2
6.1.1 Cast iron with lamellar graphite 75 0,063 0,083 0,125 0,2 0,25 0,35 0,4 0,46
6.1.2 70 0,063 0,083 0,125 0,2 0,25 0,35 0,4 0,46
6.1.3 65 0,063 0,083 0,125 0,2 0,25 0,35 0,4 0,46
6.1.4
6.2.1 Spheroidal cast iron 75 0,038 0,05 0,075 0,125 0,175 0,225 0,3 0,375
6.2.2 70 0,038 0,05 0,075 0,125 0,175 0,225 0,3 0,375
6.2.3 50 0,038 0,05 0,075 0,11 0,125 0,15 0,175 0,2
6.3.1 GTW (white malleable cast iron) 75 0,038 0,05 0,075 0,125 0,175 0,225 0,3 0,375
6.3.2 70 0,038 0,05 0,075 0,125 0,175 0,225 0,3 0,375
6.4.1 GTS (black malleable cast iron) 75 0,038 0,05 0,075 0,125 0,175 0,225 0,3 0,375
6.4.2 70 0,038 0,05 0,075 0,125 0,175 0,225 0,3 0,375
7.1.1 Aluminium
7.1.2
7.1.3
7.1.4
7.1.5
7.1.6
7.2.1 Magnesium
7.2.2
7.3.1 Copper
7.3.2
Solid carbide tools / Drilling 7.3.5 CuZn (brass)
7.3.3
7.3.4
7.3.6
7.4.1
7.4.2
7.5.1
CuSn (bronze)
7.5.2
7.6.1
CuAlFe (Ampco)
7.6.2
7.8.1
Titanium
7.8.2
7.8.3
