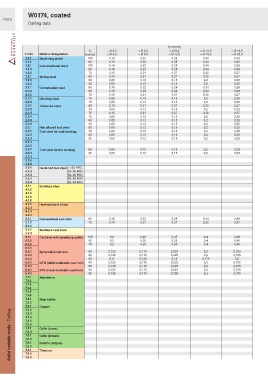

Page 1310 - Ceratizit Catalog

W0174, coated
F313
Cutting data

f [mm/rev]
= Ø 3,0 > Ø 5,0 > Ø 8,0 > Ø 12,0 > Ø 16,0
V c
Index Material designation [m/min] = Ø 5,0 = Ø 8,0 = Ø 12,0 = Ø 16,0 = Ø 20,0
1.1.1 Machining steels 100 0,16 0,22 0,28 0,34 0,38
1.1.2 90 0,16 0,22 0,28 0,34 0,38
1.2.1 Constructional steel 100 0,16 0,22 0,28 0,34 0,38
1.2.2 90 0,16 0,22 0,28 0,34 0,38
1.2.3 75 0,15 0,21 0,27 0,32 0,37
1.3.1 Spring steel 60 0,15 0,21 0,27 0,32 0,37
1.3.2 50 0,08 0,12 0,15 0,2 0,25
1.3.3 30 0,08 0,12 0,15 0,2 0,25
2.1.1 Cementation steel 95 0,16 0,22 0,28 0,34 0,38
2.1.2 85 0,16 0,22 0,28 0,34 0,38
2.1.3 75 0,15 0,21 0,27 0,32 0,37
2.2.1 Nitriding steel 75 0,08 0,12 0,15 0,2 0,25
2.2.2 75 0,08 0,12 0,15 0,2 0,25
2.3.1 Tempered steel 85 0,15 0,21 0,27 0,32 0,37
2.3.2 75 0,08 0,12 0,15 0,2 0,25
2.3.3 75 0,15 0,21 0,27 0,32 0,37
2.3.4 75 0,08 0,12 0,15 0,2 0,25
2.3.5 60 0,08 0,12 0,15 0,2 0,25
2.3.6 35 0,08 0,12 0,15 0,2 0,25
3.1.1 Non alloyed tool steel 60 0,08 0,12 0,15 0,2 0,25
3.2.1 Tool steel for cold working 75 0,08 0,12 0,15 0,2 0,25
3.2.2 60 0,08 0,12 0,15 0,2 0,25
3.2.3 35 0,08 0,12 0,15 0,2 0,25
3.2.4
3.2.5
3.3.1 Tool steel for hot working 60 0,08 0,12 0,15 0,2 0,25
3.3.2 35 0,08 0,12 0,15 0,2 0,25
3.3.3
3.3.4
3.3.5
3.5.1 Hardened tool steel < 55 HRC
3.5.2 55–58 HRC
3.5.3 58–60 HRC
3.5.4 60–62 HRC
3.5.5 62–64 HRC
4.1.1 Stainless steel
4.1.2
4.1.3
4.1.4
4.1.5
4.2.1 Heat-resistant alloys
4.2.2
4.2.3
4.2.4
5.1.1 Conventional cast steel 80 0,16 0,22 0,28 0,34 0,38
5.1.2 75 0,15 0,21 0,27 0,32 0,37
5.1.3
5.2.1 Stainless cast steel
5.2.2
6.1.1 Cast iron with lamellar graphite 105 0,2 0,25 0,35 0,4 0,46
6.1.2 85 0,2 0,25 0,35 0,4 0,46
6.1.3 75 0,2 0,25 0,35 0,4 0,46
6.1.4
6.2.1 Spheroidal cast iron 85 0,125 0,175 0,225 0,3 0,375
6.2.2 80 0,125 0,175 0,225 0,3 0,375
6.2.3 60 0,11 0,125 0,15 0,175 0,2
6.3.1 GTW (white malleable cast iron) 85 0,125 0,175 0,225 0,3 0,375
6.3.2 80 0,125 0,175 0,225 0,3 0,375
6.4.1 GTS (black malleable cast iron) 85 0,125 0,175 0,225 0,3 0,375
6.4.2 80 0,125 0,175 0,225 0,3 0,375
7.1.1 Aluminium
7.1.2
7.1.3
7.1.4
7.1.5
7.1.6
7.2.1 Magnesium
7.2.2
7.3.1 Copper
7.3.2
Solid carbide tools / Drilling 7.3.5 CuZn (brass)
7.3.3
7.3.4
7.3.6
7.4.1
7.4.2
7.5.1
CuSn (bronze)
7.5.2
7.6.1
CuAlFe (Ampco)
7.6.2
7.8.1
Titanium
7.8.2
7.8.3
