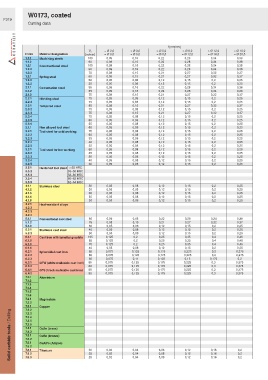

Page 1316 - Ceratizit Catalog

W0173, coated
F319
Cutting data

f [mm/rev]
= Ø 2,0 > Ø 3,0 > Ø 5,0 > Ø 8,0 > Ø 12,0 > Ø 16,0
V c
Index Material designation [m/min] = Ø 3,0 = Ø 5,0 = Ø 8,0 = Ø 12,0 = Ø 16,0 = Ø 20,0
1.1.1 Machining steels 100 0,09 0,16 0,22 0,28 0,34 0,38
1.1.2 90 0,09 0,16 0,22 0,28 0,34 0,38
1.2.1 Constructional steel 100 0,09 0,16 0,22 0,28 0,34 0,38
1.2.2 90 0,09 0,16 0,22 0,28 0,34 0,38
1.2.3 75 0,08 0,15 0,21 0,27 0,32 0,37
1.3.1 Spring steel 60 0,08 0,15 0,21 0,27 0,32 0,37
1.3.2 50 0,05 0,08 0,12 0,15 0,2 0,25
1.3.3 30 0,05 0,08 0,12 0,15 0,2 0,25
2.1.1 Cementation steel 95 0,09 0,16 0,22 0,28 0,34 0,38
2.1.2 85 0,09 0,16 0,22 0,28 0,34 0,38
2.1.3 75 0,08 0,15 0,21 0,27 0,32 0,37
2.2.1 Nitriding steel 75 0,05 0,08 0,12 0,15 0,2 0,25
2.2.2 75 0,05 0,08 0,12 0,15 0,2 0,25
2.3.1 Tempered steel 85 0,08 0,15 0,21 0,27 0,32 0,37
2.3.2 75 0,05 0,08 0,12 0,15 0,2 0,25
2.3.3 75 0,08 0,15 0,21 0,27 0,32 0,37
2.3.4 75 0,05 0,08 0,12 0,15 0,2 0,25
2.3.5 60 0,05 0,08 0,12 0,15 0,2 0,25
2.3.6 35 0,05 0,08 0,12 0,15 0,2 0,25
3.1.1 Non alloyed tool steel 60 0,05 0,08 0,12 0,15 0,2 0,25
3.2.1 Tool steel for cold working 75 0,05 0,08 0,12 0,15 0,2 0,25
3.2.2 60 0,05 0,08 0,12 0,15 0,2 0,25
3.2.3 35 0,05 0,08 0,12 0,15 0,2 0,25
3.2.4 40 0,05 0,08 0,12 0,15 0,2 0,25
3.2.5 35 0,05 0,08 0,12 0,15 0,2 0,25
3.3.1 Tool steel for hot working 60 0,05 0,08 0,12 0,15 0,2 0,25
3.3.2 35 0,05 0,08 0,12 0,15 0,2 0,25
3.3.3 50 0,05 0,08 0,12 0,15 0,2 0,25
3.3.4 40 0,05 0,08 0,12 0,15 0,2 0,25
3.3.5 30 0,05 0,08 0,12 0,15 0,2 0,25
3.5.1 Hardened tool steel < 55 HRC
3.5.2 55–58 HRC
3.5.3 58–60 HRC
3.5.4 60–62 HRC
3.5.5 62–64 HRC
4.1.1 Stainless steel 50 0,05 0,08 0,12 0,15 0,2 0,25
4.1.2 30 0,05 0,08 0,12 0,15 0,2 0,25
4.1.3 35 0,05 0,08 0,12 0,15 0,2 0,25
4.1.4 35 0,05 0,08 0,12 0,15 0,2 0,25
4.1.5 50 0,05 0,08 0,12 0,15 0,2 0,25
4.2.1 Heat-resistant alloys
4.2.2
4.2.3
4.2.4
5.1.1 Conventional cast steel 80 0,09 0,16 0,22 0,28 0,34 0,38
5.1.2 75 0,08 0,15 0,21 0,27 0,32 0,37
5.1.3 60 0,05 0,08 0,12 0,15 0,2 0,25
5.2.1 Stainless cast steel 40 0,05 0,08 0,12 0,15 0,2 0,25
5.2.2 30 0,05 0,08 0,12 0,15 0,2 0,25
6.1.1 Cast iron with lamellar graphite 105 0,125 0,2 0,25 0,35 0,4 0,46
6.1.2 85 0,125 0,2 0,25 0,35 0,4 0,46
6.1.3 75 0,125 0,2 0,25 0,35 0,4 0,46
6.1.4 40 0,05 0,08 0,12 0,15 0,2 0,25
6.2.1 Spheroidal cast iron 85 0,075 0,125 0,175 0,225 0,3 0,375
6.2.2 80 0,075 0,125 0,175 0,225 0,3 0,375
6.2.3 60 0,075 0,11 0,125 0,15 0,175 0,2
6.3.1 GTW (white malleable cast iron) 85 0,075 0,125 0,175 0,225 0,3 0,375
6.3.2 80 0,075 0,125 0,175 0,225 0,3 0,375
6.4.1 GTS (black malleable cast iron) 85 0,075 0,125 0,175 0,225 0,3 0,375
6.4.2 80 0,075 0,125 0,175 0,225 0,3 0,375
7.1.1 Aluminium
7.1.2
7.1.3
7.1.4
7.1.5
7.1.6
7.2.1 Magnesium
7.2.2
7.3.1 Copper
Solid carbide tools / Drilling 7.3.5 CuZn (brass) 30 0,02 0,04 0,08 0,12 0,16 0,2
7.3.2
7.3.3
7.3.4

7.3.6

7.4.1

7.4.2
7.5.1

CuSn (bronze)

7.5.2

7.6.1

CuAlFe (Ampco)

7.6.2

7.8.1
Titanium
0,2
0,12
25
0,04
0,08
0,16
7.8.2
0,02
7.8.3
0,16
0,04
0,12
0,02
0,2
25
0,08
