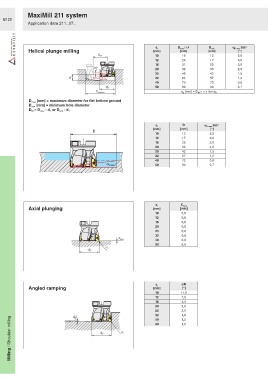

MaxiMill 211 system
B125
Application data 211..07..

d 1 D max / r.4 D min α R max 360°
Helical plunge milling [mm] [mm] [mm] [°]
D M 10 19 13 5,5
12 23 17 6,0
16 31 25 3,0
α R 20 39 33 2,0
25 49 43 1,5
a p 32 63 57 1,2
40 79 73 0,8
50 99 93 0,7
d 1
D max/min
a p [mm] = D M x π x tan α R
D max [mm] = maximum diameter for flat bottom ground
D min [mm] = minimum hole diameter
D = D max - d or D min - d 1
1
M
d 1 D α R max 360°
[mm] [mm] [°]
D
10 13 5,5
12 17 6,0
16 25 3,0
20 33 2,0
25 43 1,5
32 57 1,2
40 73 0,8
α R 360° 50 93 0,7

d 1 X max
Axial plunging [mm] [mm]
10 0,8
12 0,8
16 0,8
20 0,8
25 0,8
32 0,8
X max
40 0,8
50 0,8
R
d 1

d 1 αR
Angled ramping [mm] [°]
10 11,0
12 7,9
16 4,3
20 3,0
25 2,5
32 1,6
αR
Milling / Shoulder milling d 1 R
40
1,2
1,0
50
