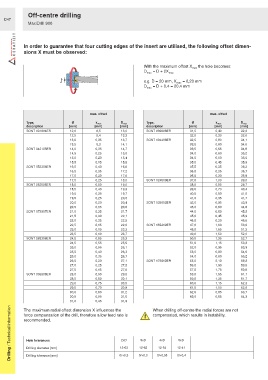

P. 922
Off-centre drilling
D47
MaxiDrill 900
In order to guarantee that four cutting edges of the insert are utilised, the following offset dimen-
sions X must be observed:
With the maximum offset X the hole becomes:
max
D max = D + 2X max
e.g. D = 20 mm, X max = 0,20 mm
D max = D + 0,4 = 20,4 mm
max. offset max. offset
Type, Ø x max D max Type, Ø x max D max
description [mm] [mm] [mm] description [mm] [mm] [mm]
SONT 031804ER 12,0 0,5 13,0 SONT 093808ER 31,5 0,40 32,3
12,5 0,4 13,3 32,0 0,30 32,6
13,0 0,35 13,7 SONT 104408ER 32,5 0,80 34,1
13,5 0,3 14,1 33,0 0,80 34,6
SONT 042105ER 14,0 0,35 14,7 33,5 0,65 34,8
14,5 0,25 15,0 34,0 0,60 35,2
15,0 0,20 15,4 34,5 0,50 35,5
15,5 0,15 15,8 35,0 0,45 35,9
SONT 052306ER 16,0 0,40 16,8 35,5 0,35 36,2
16,5 0,35 17,2 36,0 0,35 36,7
17,0 0,30 17,6 36,5 0,20 36,9
17,5 0,25 18,0 SONT 124810ER 37,0 1,00 39,0
SONT 062506ER 18,0 0,50 19,0 38,0 0,85 39,7
18,5 0,40 19,3 39,0 0,70 40,4
19,0 0,35 19,7 40,0 0,50 41,0
19,5 0,25 20,0 41,0 0,35 41,7
20,0 0,20 20,4 SONT 135012ER 42,0 0,95 43,9
20,5 0,15 20,8 43,0 0,80 44,6
SONT 072907ER 21,0 0,35 21,7 44,0 0,60 45,2
21,5 0,30 22,1 45,0 0,45 45,9
22,0 0,25 22,5 46,0 0,30 46,6
22,5 0,15 22,8 SONT 155312ER 47,0 1,80 50,6
23,0 0,15 23,3 48,0 1,65 51,3
23,5 0,10 23,7 49,0 1,50 52,0
SONT 083308ER 24,0 0,65 25,3 50,0 1,35 52,7
24,5 0,55 25,6 51,0 1,15 53,3
25,0 0,55 26,1 52,0 0,95 53,9
25,5 0,40 26,3 53,0 0,80 54,6
26,0 0,35 26,7 54,0 0,60 55,2
26,5 0,30 27,1 SONT 175612ER 55,0 2,10 59,2
27,0 0,25 27,5 56,0 1,90 59,8
27,5 0,15 27,8 57,0 1,75 60,5
SONT 093808ER 28,0 0,90 29,8 58,0 1,55 61,1
28,5 0,80 30,1 59,0 1,35 61,7
29,0 0,75 30,5 60,0 1,15 62,3
29,5 0,70 30,9 61,0 1,00 63,0
30,0 0,60 31,2 62,0 0,85 63,7
30,5 0,55 31,6 63,0 0,65 64,3
31,0 0,45 31,9 When drilling off-centre the radial forces are not
Drilling / Technical information recommended. 12-63 0/+0,3 0/+0,35 0/+0,4
The maximum radial offset dimension X influences the
force compensation of the drill, therefore a low feed rate is
compensated, which results in instability.
3xD
4xD
2xD
5xD
Hole tolerances
12-54
12-63
12-41
Drilling diameter [mm]
0/+0,3
Drilling tolerance [mm]
