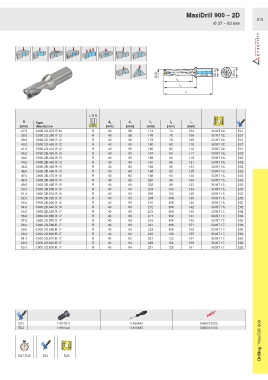

Page 891 - Ceratizit Catalog
P. 891
MaxiDrill 900 – 2D
D16
Ø 37 – 63 mm
D Ø d A Ø d 1
Ø ISO 9766
l 2
l 3
l 1
L N R
D Type, d A d 1 l 1 l 2 l 3
[mm] description [mm] [mm] [mm] [mm] [mm]
37.0 C900.2D.370.R.12 R 40 56 174 74 104 SONT 12.. E01
38.0 C900.2D.380.R.12 R 40 56 176 76 106 SONT 12.. E01
39.0 C900.2D.390.R.12 R 40 56 178 78 108 SONT 12.. E01
40.0 C900.2D.400.R.12 R 40 56 180 80 110 SONT 12.. E01
41.0 C900.2D.410.R.12 R 40 56 182 82 112 SONT 12.. E01
42.0 C900.2D.420.R.13 R 40 60 187 84 117 SONT 13.. E02
43.0 C900.2D.430.R.13 R 40 60 189 86 119 SONT 13.. E02
44.0 C900.2D.440.R.13 R 40 60 191 88 121 SONT 13.. E02
45.0 C900.2D.450.R.13 R 40 60 193 90 123 SONT 13.. E02
46.0 C900.2D.460.R.13 R 40 60 195 92 125 SONT 13.. E02
47.0 C900.2D.470.R.15 R 40 60 198 94 128 SONT 15.. E02
48.0 C900.2D.480.R.15 R 40 60 200 96 130 SONT 15.. E02
49.0 C900.2D.490.R.15 R 40 60 202 98 132 SONT 15.. E02
50.0 C900.2D.500.R.15 R 40 60 204 100 134 SONT 15.. E02
51.0 C900.2D.510.R.15 R 40 60 206 102 136 SONT 15.. E02
52.0 C900.2D.520.R.15 R 40 60 208 104 138 SONT 15.. E02
53.0 C900.2D.530.R.15 R 40 60 210 106 140 SONT 15.. E02
54.0 C900.2D.540.R.15 R 40 60 212 108 142 SONT 15.. E02
55.0 C900.2D.550.R.17 R 40 60 215 110 145 SONT 17.. E02
56.0 C900.2D.560.R.17 R 40 60 217 112 147 SONT 17.. E02
57.0 C900.2D.570.R.17 R 40 60 219 114 149 SONT 17.. E02
58.0 C900.2D.580.R.17 R 40 60 221 116 151 SONT 17.. E02
59.0 C900.2D.590.R.17 R 40 60 223 118 153 SONT 17.. E02
60.0 C900.2D.600.R.17 R 40 62 225 120 155 SONT 17.. E02
61.0 C900.2D.610.R.17 R 40 62 227 122 157 SONT 17.. E02
62.0 C900.2D.620.R.17 R 40 64 229 124 159 SONT 17.. E02
63.0 C900.2D.630.R.17 R 40 64 231 126 161 SONT 17.. E02
Drilling / MaxiDrill 900
E01 11610311 11450867 8095012000
E02 11801441 11816987 8095012100
D37-D38 D51 D23
