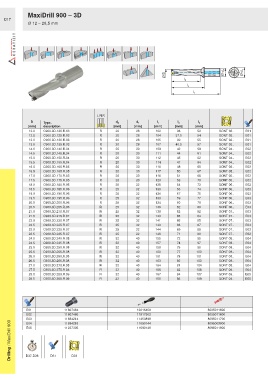

P. 892
MaxiDrill 900 – 3D
D17
Ø 12 – 28,5 mm
D Ø d A Ø d 1
Ø ISO 9766
l 2
l 3
l 1
L N R
D Type, d A d 1 l 1 l 2 l 3
[mm] description [mm] [mm] [mm] [mm] [mm]
12.0 C900.3D.120.R.03 R 20 28 102 36 52 SONT 03.. E01
12.5 C900.3D.125.R.03 R 20 28 104 37.5 54 SONT 03.. E01
13.0 C900.3D.130.R.03 R 20 28 105 39 55 SONT 03.. E01
13.5 C900.3D.135.R.03 R 20 28 107 40.5 57 SONT 03.. E01
14.0 C900.3D.140.R.04 R 20 30 109 42 59 SONT 04.. E02
14.5 C900.3D.145.R.04 R 20 30 111 44 61 SONT 04.. E02
15.0 C900.3D.150.R.04 R 20 30 112 45 62 SONT 04.. E02
15.5 C900.3D.155.R.04 R 20 30 114 47 64 SONT 04.. E02
16.0 C900.3D.160.R.05 R 20 30 115 48 65 SONT 05.. E02
16.5 C900.3D.165.R.05 R 20 30 117 50 67 SONT 05.. E02
17.0 C900.3D.170.R.05 R 20 30 118 51 68 SONT 05.. E02
17.5 C900.3D.175.R.05 R 20 30 120 53 70 SONT 05.. E02
18.0 C900.3D.180.R.06 R 25 32 128 54 72 SONT 06.. E03
18.5 C900.3D.185.R.06 R 25 32 130 56 74 SONT 06.. E03
19.0 C900.3D.190.R.06 R 25 32 131 57 75 SONT 06.. E03
19.5 C900.3D.195.R.06 R 25 32 133 59 77 SONT 06.. E03
20.0 C900.3D.200.R.06 R 25 32 134 60 78 SONT 06.. E03
20.5 C900.3D.205.R.06 R 25 32 136 62 80 SONT 06.. E03
21.0 C900.3D.210.R.07 R 25 32 138 63 82 SONT 07.. E03
21.5 C900.3D.215.R.07 R 25 32 140 65 84 SONT 07.. E03
22.0 C900.3D.220.R.07 R 25 32 141 66 85 SONT 07.. E03
22.5 C900.3D.225.R.07 R 25 32 143 68 87 SONT 07.. E03
23.0 C900.3D.230.R.07 R 25 32 144 69 88 SONT 07.. E03
23.5 C900.3D.235.R.07 R 25 32 146 71 90 SONT 07.. E03
24.0 C900.3D.240.R.08 R 32 40 155 72 95 SONT 08.. E04
24.5 C900.3D.245.R.08 R 32 40 157 74 97 SONT 08.. E04
25.0 C900.3D.250.R.08 R 32 40 158 75 98 SONT 08.. E04
25.5 C900.3D.255.R.08 R 32 40 160 77 100 SONT 08.. E04
26.0 C900.3D.260.R.08 R 32 40 161 78 101 SONT 08.. E04
26.5 C900.3D.265.R.08 R 32 40 163 80 103 SONT 08.. E04
27.0 C900.3D.270.R.08 R 32 40 164 81 104 SONT 08.. E04
27.5 C900.3D.275.R.08 R 32 40 166 83 106 SONT 08.. E04
28.0 C900.3D.280.R.09 R 32 40 167 84 107 SONT 09.. E05
28.5 C900.3D.285.R.09 R 32 40 169 86 109 SONT 09.. E05
E01 11807484 12016459 8095011600
E02 11807480 11817562 8095011600
E03 11684214 11450898 8095011700
Drilling / MaxiDrill 900 D37-D38 D51 D23
11690144
11684216
E04
8095003900
E05
8095011800
11227305
11690146
