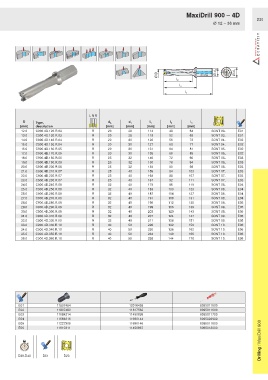

Page 895 - Ceratizit Catalog
P. 895
MaxiDrill 900 – 4D
D20
Ø 12 – 36 mm
D Ø d A Ø d 1
Ø ISO 9766
l 2
l 3
l 1
L N R
D Type, d A d 1 l 1 l 2 l 3
[mm] description [mm] [mm] [mm] [mm] [mm]
12.0 C900.4D.120.R.03 R 20 28 114 48 64 SONT 03.. E01
13.0 C900.4D.130.R.03 R 20 28 118 52 68 SONT 03.. E01
14.0 C900.4D.140.R.04 R 20 30 123 56 73 SONT 04.. E02
15.0 C900.4D.150.R.04 R 20 30 127 60 77 SONT 04.. E02
16.0 C900.4D.160.R.05 R 20 30 131 64 81 SONT 05.. E02
17.0 C900.4D.170.R.05 R 20 30 135 68 85 SONT 05.. E02
18.0 C900.4D.180.R.06 R 25 32 146 72 90 SONT 06.. E03
19.0 C900.4D.190.R.06 R 25 32 150 76 94 SONT 06.. E03
20.0 C900.4D.200.R.06 R 25 32 154 80 98 SONT 06.. E03
21.0 C900.4D.210.R.07 R 25 40 159 84 103 SONT 07.. E03
22.0 C900.4D.220.R.07 R 25 40 163 88 107 SONT 07.. E03
23.0 C900.4D.230.R.07 R 25 40 167 92 111 SONT 07.. E03
24.0 C900.4D.240.R.08 R 32 40 179 96 119 SONT 08.. E04
25.0 C900.4D.250.R.08 R 32 40 183 100 123 SONT 08.. E04
26.0 C900.4D.260.R.08 R 32 40 187 104 127 SONT 08.. E04
27.0 C900.4D.270.R.08 R 32 40 191 108 131 SONT 08.. E04
28.0 C900.4D.280.R.09 R 32 40 195 112 135 SONT 09.. E05
29.0 C900.4D.290.R.09 R 32 40 199 116 139 SONT 09.. E05
30.0 C900.4D.300.R.09 R 32 40 203 120 143 SONT 09.. E05
31.0 C900.4D.310.R.09 R 32 40 207 124 147 SONT 09.. E05
32.0 C900.4D.320.R.09 R 32 40 211 128 151 SONT 09.. E05
33.0 C900.4D.330.R.10 R 40 50 226 132 159 SONT 10.. E06
34.0 C900.4D.340.R.10 R 40 50 230 136 162 SONT 10.. E06
35.0 C900.4D.350.R.10 R 40 50 234 140 166 SONT 10.. E06
36.0 C900.4D.360.R.10 R 40 50 238 144 170 SONT 10.. E06
E01 11807484 12016459 8095011600
E02 11807480 11817562 8095011600
E03 11684214 11450898 8095011700
E04 11684216 11690144 8095003900
Drilling / MaxiDrill 900
E05 11227305 11690146 8095011800
E06 11610311 11450867 8095012000
D39-D40 D51 D23
