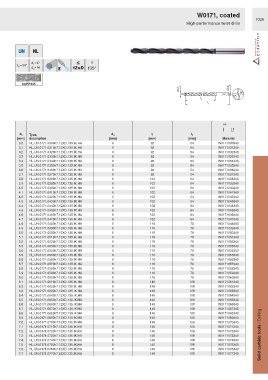

Page 1323 - Ceratizit Catalog

W0171, coated
F326
High-performance twist drills

σ
135°

SCPP435
Ø d 1 Ø d A
σ
l
2
l
1

HA

d 1 Type, d A l 1 l 2
[mm] description [mm] [mm] [mm] Material
3.0 HL.UN.0171.0300h7.12XD.135.IK.HA 6 92 54 W0171030340
3.1 HL.UN.0171.0310h7.12XD.135.IK.HA 6 92 54 W0171031340
3.2 HL.UN.0171.0320h7.12XD.135.IK.HA 6 92 54 W0171032340
3.3 HL.UN.0171.0330h7.12XD.135.IK.HA 6 92 54 W0171033340
3.4 HL.UN.0171.0340h7.12XD.135.IK.HA 6 92 54 W0171034340
3.5 HL.UN.0171.0350h7.12XD.135.IK.HA 6 92 54 W0171035340
3.6 HL.UN.0171.0360h7.12XD.135.IK.HA 6 92 54 W0171036340
3.7 HL.UN.0171.0370h7.12XD.135.IK.HA 6 92 54 W0171037340
3.8 HL.UN.0171.0380h7.12XD.135.IK.HA 6 102 64 W0171038340
3.9 HL.UN.0171.0390h7.12XD.135.IK.HA 6 102 64 W0171039340
4.0 HL.UN.0171.0400h7.12XD.135.IK.HA 6 102 64 W0171040340
4.1 HL.UN.0171.0410h7.12XD.135.IK.HA 6 102 64 W0171041340
4.2 HL.UN.0171.0420h7.12XD.135.IK.HA 6 102 64 W0171042340
4.3 HL.UN.0171.0430h7.12XD.135.IK.HA 6 102 64 W0171043340
4.4 HL.UN.0171.0440h7.12XD.135.IK.HA 6 102 64 W0171044340
4.5 HL.UN.0171.0450h7.12XD.135.IK.HA 6 102 64 W0171045340
4.6 HL.UN.0171.0460h7.12XD.135.IK.HA 6 102 64 W0171046340
4.7 HL.UN.0171.0470h7.12XD.135.IK.HA 6 102 64 W0171047340
4.8 HL.UN.0171.0480h7.12XD.135.IK.HA 6 116 78 W0171048340
4.9 HL.UN.0171.0490h7.12XD.135.IK.HA 6 116 78 W0171049340
5.0 HL.UN.0171.0500h7.12XD.135.IK.HA 6 116 78 W0171050340
5.1 HL.UN.0171.0510h7.12XD.135.IK.HA 6 116 78 W0171051340
5.2 HL.UN.0171.0520h7.12XD.135.IK.HA 6 116 78 W0171052340
5.3 HL.UN.0171.0530h7.12XD.135.IK.HA 6 116 78 W0171053340
5.4 HL.UN.0171.0540h7.12XD.135.IK.HA 6 116 78 W0171054340
5.5 HL.UN.0171.0550h7.12XD.135.IK.HA 6 116 78 W0171055340
5.6 HL.UN.0171.0560h7.12XD.135.IK.HA 6 116 78 W0171056340
5.7 HL.UN.0171.0570h7.12XD.135.IK.HA 6 116 78 W0171057340
5.8 HL.UN.0171.0580h7.12XD.135.IK.HA 6 116 78 W0171058340
5.9 HL.UN.0171.0590h7.12XD.135.IK.HA 6 116 78 W0171059340
6.0 HL.UN.0171.0600h7.12XD.135.IK.HA 6 116 78 W0171060340
6.1 HL.UN.0171.0610h7.12XD.135.IK.HA 8 146 108 W0171061340
6.2 HL.UN.0171.0620h7.12XD.135.IK.HA 8 146 108 W0171062340
6.3 HL.UN.0171.0630h7.12XD.135.IK.HA 8 146 108 W0171063340
6.4 HL.UN.0171.0640h7.12XD.135.IK.HA 8 146 108 W0171064340
6.5 HL.UN.0171.0650h7.12XD.135.IK.HA 8 146 108 W0171065340
6.6 HL.UN.0171.0660h7.12XD.135.IK.HA 8 146 108 W0171066340
6.7 HL.UN.0171.0670h7.12XD.135.IK.HA 8 146 108 W0171067340
6.8 HL.UN.0171.0680h7.12XD.135.IK.HA 8 146 108 W0171068340
6.9 HL.UN.0171.0690h7.12XD.135.IK.HA 8 146 108 W0171069340
7.0 HL.UN.0171.0700h7.12XD.135.IK.HA 8 146 108 W0171070340
7.1 HL.UN.0171.0710h7.12XD.135.IK.HA 8 146 108 W0171071340
7.2 HL.UN.0171.0720h7.12XD.135.IK.HA 8 146 108 W0171072340
7.3 HL.UN.0171.0730h7.12XD.135.IK.HA 8 146 108 W0171073340 Solid carbide tools / Drilling
7.4 HL.UN.0171.0740h7.12XD.135.IK.HA 8 146 108 W0171074340
7.5 HL.UN.0171.0750h7.12XD.135.IK.HA 8 146 108 W0171075340
7.6 HL.UN.0171.0760h7.12XD.135.IK.HA 8 146 108 W0171076340
7.7 HL.UN.0171.0770h7.12XD.135.IK.HA 8 146 108 W0171077340
