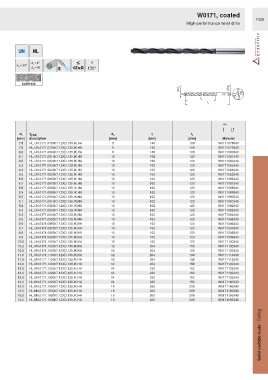

Page 1325 - Ceratizit Catalog

W0171, coated
F328
High-performance twist drills

σ
135°

SCPP435
Ø d 1 Ø d A
σ
l
2
l
1

HA

d 1 Type, d A l 1 l 2
[mm] description [mm] [mm] [mm] Material
7.8 HL.UN.0171.0780h7.12XD.135.IK.HA 8 146 108 W0171078340
7.9 HL.UN.0171.0790h7.12XD.135.IK.HA 8 146 108 W0171079340
8.0 HL.UN.0171.0800h7.12XD.135.IK.HA 8 146 108 W0171080340
8.1 HL.UN.0171.0810h7.12XD.135.IK.HA 10 162 120 W0171081340
8.2 HL.UN.0171.0820h7.12XD.135.IK.HA 10 162 120 W0171082340
8.3 HL.UN.0171.0830h7.12XD.135.IK.HA 10 162 120 W0171083340
8.4 HL.UN.0171.0840h7.12XD.135.IK.HA 10 162 120 W0171084340
8.5 HL.UN.0171.0850h7.12XD.135.IK.HA 10 162 120 W0171085340
8.6 HL.UN.0171.0860h7.12XD.135.IK.HA 10 162 120 W0171086340
8.7 HL.UN.0171.0870h7.12XD.135.IK.HA 10 162 120 W0171087340
8.8 HL.UN.0171.0880h7.12XD.135.IK.HA 10 162 120 W0171088340
8.9 HL.UN.0171.0890h7.12XD.135.IK.HA 10 162 120 W0171089340
9.0 HL.UN.0171.0900h7.12XD.135.IK.HA 10 162 120 W0171090340
9.1 HL.UN.0171.0910h7.12XD.135.IK.HA 10 162 120 W0171091340
9.2 HL.UN.0171.0920h7.12XD.135.IK.HA 10 162 120 W0171092340
9.3 HL.UN.0171.0930h7.12XD.135.IK.HA 10 162 120 W0171093340
9.4 HL.UN.0171.0940h7.12XD.135.IK.HA 10 162 120 W0171094340
9.5 HL.UN.0171.0950h7.12XD.135.IK.HA 10 162 120 W0171095340
9.6 HL.UN.0171.0960h7.12XD.135.IK.HA 10 162 120 W0171096340
9.7 HL.UN.0171.0970h7.12XD.135.IK.HA 10 162 120 W0171097340
9.8 HL.UN.0171.0980h7.12XD.135.IK.HA 10 162 120 W0171098340
9.9 HL.UN.0171.0990h7.12XD.135.IK.HA 10 162 120 W0171099340
10.0 HL.UN.0171.1000h7.12XD.135.IK.HA 10 162 120 W0171100340
10.2 HL.UN.0171.1020h7.12XD.135.IK.HA 12 204 156 W0171102340
10.5 HL.UN.0171.1050h7.12XD.135.IK.HA 12 204 156 W0171105340
11.0 HL.UN.0171.1100h7.12XD.135.IK.HA 12 204 156 W0171110340
11.5 HL.UN.0171.1150h7.12XD.135.IK.HA 12 204 156 W0171115340
12.0 HL.UN.0171.1200h7.12XD.135.IK.HA 12 204 156 W0171120340
12.5 HL.UN.0171.1250h7.12XD.135.IK.HA 14 230 182 W0171125340
13.0 HL.UN.0171.1300h7.12XD.135.IK.HA 14 230 182 W0171130340
13.5 HL.UN.0171.1350h7.12XD.135.IK.HA 14 230 182 W0171135340
14.0 HL.UN.0171.1400h7.12XD.135.IK.HA 14 230 182 W0171140340
14.5 HL.UN.0171.1450h7.12XD.135.IK.HA 16 260 208 W0171145340
15.0 HL.UN.0171.1500h7.12XD.135.IK.HA 16 260 208 W0171150340
15.5 HL.UN.0171.1550h7.12XD.135.IK.HA 16 260 208 W0171155340
16.0 HL.UN.0171.1600h7.12XD.135.IK.HA 16 260 208 W0171160340

Solid carbide tools / Drilling
