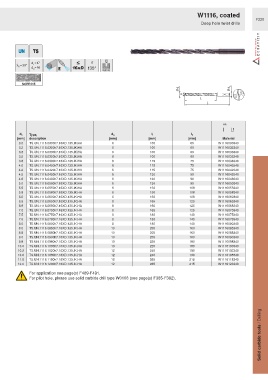

Page 1327 - Ceratizit Catalog

W1116, coated
F330
Deep hole twist drills

σ
135°
W0108

SCPP415
Ø d 1 Ø d A
σ
l
2
l
1

HA

d 1 Type, d A l 1 l 2
[mm] description [mm] [mm] [mm] Material
3.0 TS.UN.1116.0300h7.16XD.135.IK.HA 6 100 60 W1116030340
3.2 TS.UN.1116.0320h7.16XD.135.IK.HA 6 100 60 W1116032340
3.3 TS.UN.1116.0330h7.16XD.135.IK.HA 6 100 60 W1116033340
3.5 TS.UN.1116.0350h7.16XD.135.IK.HA 6 100 60 W1116035340
3.8 TS.UN.1116.0380h7.16XD.135.IK.HA 6 115 75 W1116038340
4.0 TS.UN.1116.0400h7.16XD.135.IK.HA 6 115 75 W1116040340
4.2 TS.UN.1116.0420h7.16XD.135.IK.HA 6 115 75 W1116042340
4.5 TS.UN.1116.0450h7.16XD.135.IK.HA 6 130 90 W1116045340
4.8 TS.UN.1116.0480h7.16XD.135.IK.HA 6 130 90 W1116048340
5.0 TS.UN.1116.0500h7.16XD.135.IK.HA 6 130 90 W1116050340
5.5 TS.UN.1116.0550h7.16XD.135.IK.HA 6 150 108 W1116055340
5.8 TS.UN.1116.0580h7.16XD.135.IK.HA 6 150 108 W1116058340
6.0 TS.UN.1116.0600h7.16XD.135.IK.HA 6 150 108 W1116060340
6.5 TS.UN.1116.0650h7.16XD.135.IK.HA 8 165 125 W1116065340
6.8 TS.UN.1116.0680h7.16XD.135.IK.HA 8 165 125 W1116068340
7.0 TS.UN.1116.0700h7.16XD.135.IK.HA 8 165 125 W1116070340
7.5 TS.UN.1116.0750h7.16XD.135.IK.HA 8 180 140 W1116075340
7.8 TS.UN.1116.0780h7.16XD.135.IK.HA 8 180 140 W1116078340
8.0 TS.UN.1116.0800h7.16XD.135.IK.HA 8 180 140 W1116080340
8.5 TS.UN.1116.0850h7.16XD.135.IK.HA 10 205 160 W1116085340
8.8 TS.UN.1116.0880h7.16XD.135.IK.HA 10 205 160 W1116088340
9.0 TS.UN.1116.0900h7.16XD.135.IK.HA 10 205 160 W1116090340
9.8 TS.UN.1116.0980h7.16XD.135.IK.HA 10 225 180 W1116098340
10.0 TS.UN.1116.1000h7.16XD.135.IK.HA 10 225 180 W1116100340
10.2 TS.UN.1116.1020h7.16XD.135.IK.HA 12 240 190 W1116102340
10.8 TS.UN.1116.1080h7.16XD.135.IK.HA 12 240 190 W1116108340
11.8 TS.UN.1116.1180h7.16XD.135.IK.HA 12 265 215 W1116118340
12.0 TS.UN.1116.1200h7.16XD.135.IK.HA 12 265 215 W1116120340
For application see page(s) F489-F491.

For pilot hole, please use solid carbide drill type W0108 (see page(s) F385-F392).

Solid carbide tools / Drilling
