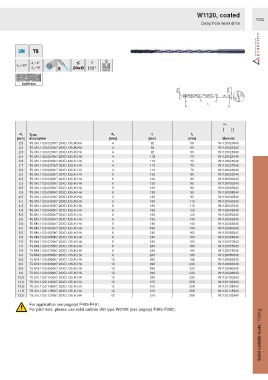

Page 1329 - Ceratizit Catalog

W1120, coated
F332
Deep hole twist drills

σ
135°
W0108

SCPP420
Ø d 1 Ø d A
σ
l
2
l
1

HA

d 1 Type, d A l 1 l 2
[mm] description [mm] [mm] [mm] Material
2.0 TS.UN.1120.0200h7.20XD.135.IK.HA 4 92 50 W1120020340
2.2 TS.UN.1120.0220h7.20XD.135.IK.HA 4 92 50 W1120022340
2.3 TS.UN.1120.0230h7.20XD.135.IK.HA 4 92 50 W1120023340
2.4 TS.UN.1120.0240h7.20XD.135.IK.HA 4 112 70 W1120024340
2.5 TS.UN.1120.0250h7.20XD.135.IK.HA 4 112 70 W1120025340
2.7 TS.UN.1120.0270h7.20XD.135.IK.HA 4 112 70 W1120027340
2.8 TS.UN.1120.0280h7.20XD.135.IK.HA 4 112 70 W1120028340
3.0 TS.UN.1120.0300h7.20XD.135.IK.HA 6 120 80 W1120030340
3.2 TS.UN.1120.0320h7.20XD.135.IK.HA 6 120 80 W1120032340
3.3 TS.UN.1120.0330h7.20XD.135.IK.HA 6 120 80 W1120033340
3.5 TS.UN.1120.0350h7.20XD.135.IK.HA 6 120 80 W1120035340
3.8 TS.UN.1120.0380h7.20XD.135.IK.HA 6 130 90 W1120038340
4.0 TS.UN.1120.0400h7.20XD.135.IK.HA 6 130 90 W1120040340
4.2 TS.UN.1120.0420h7.20XD.135.IK.HA 6 160 110 W1120042340
4.5 TS.UN.1120.0450h7.20XD.135.IK.HA 6 160 110 W1120045340
4.8 TS.UN.1120.0480h7.20XD.135.IK.HA 6 160 120 W1120048340
5.0 TS.UN.1120.0500h7.20XD.135.IK.HA 6 160 120 W1120050340
5.5 TS.UN.1120.0550h7.20XD.135.IK.HA 6 185 140 W1120055340
5.8 TS.UN.1120.0580h7.20XD.135.IK.HA 6 185 140 W1120058340
6.0 TS.UN.1120.0600h7.20XD.135.IK.HA 6 185 140 W1120060340
6.5 TS.UN.1120.0650h7.20XD.135.IK.HA 8 210 160 W1120065340
6.8 TS.UN.1120.0680h7.20XD.135.IK.HA 8 210 160 W1120068340
7.0 TS.UN.1120.0700h7.20XD.135.IK.HA 8 210 160 W1120070340
7.5 TS.UN.1120.0750h7.20XD.135.IK.HA 8 230 180 W1120075340
7.8 TS.UN.1120.0780h7.20XD.135.IK.HA 8 230 180 W1120078340
8.0 TS.UN.1120.0800h7.20XD.135.IK.HA 8 230 180 W1120080340
8.5 TS.UN.1120.0850h7.20XD.135.IK.HA 10 260 195 W1120085340
8.8 TS.UN.1120.0880h7.20XD.135.IK.HA 10 290 230 W1120088340
9.0 TS.UN.1120.0900h7.20XD.135.IK.HA 10 290 230 W1120090340
9.8 TS.UN.1120.0980h7.20XD.135.IK.HA 10 290 230 W1120098340
10.0 TS.UN.1120.1000h7.20XD.135.IK.HA 10 290 230 W1120100340
10.2 TS.UN.1120.1020h7.20XD.135.IK.HA 12 315 268 W1120102340
10.8 TS.UN.1120.1080h7.20XD.135.IK.HA 12 315 268 W1120108340
11.8 TS.UN.1120.1180h7.20XD.135.IK.HA 12 315 268 W1120118340
12.0 TS.UN.1120.1200h7.20XD.135.IK.HA 12 315 268 W1120120340
For application see page(s) F489-F491.

For pilot hole, please use solid carbide drill type W0108 (see page(s) F385-F392).
Solid carbide tools / Drilling
