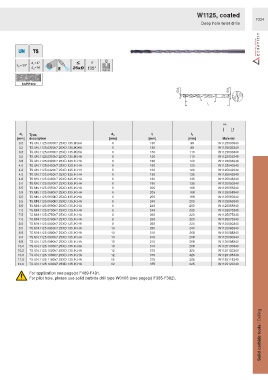

Page 1331 - Ceratizit Catalog

W1125, coated
F334
Deep hole twist drills

σ
135°
W0108

SCPP420
Ø d 1 Ø d A
σ
l
2
l
1

HA

d 1 Type, d A l 1 l 2
[mm] description [mm] [mm] [mm] Material
3.0 TS.UN.1125.0300h7.25XD.135.IK.HA 6 135 98 W1125030340
3.2 TS.UN.1125.0320h7.25XD.135.IK.HA 6 135 98 W1125032340
3.3 TS.UN.1125.0330h7.25XD.135.IK.HA 6 150 110 W1125033340
3.5 TS.UN.1125.0350h7.25XD.135.IK.HA 6 150 110 W1125035340
3.8 TS.UN.1125.0380h7.25XD.135.IK.HA 6 160 120 W1125038340
4.0 TS.UN.1125.0400h7.25XD.135.IK.HA 6 160 120 W1125040340
4.2 TS.UN.1125.0420h7.25XD.135.IK.HA 6 160 120 W1125042340
4.5 TS.UN.1125.0450h7.25XD.135.IK.HA 6 180 135 W1125045340
4.8 TS.UN.1125.0480h7.25XD.135.IK.HA 6 180 135 W1125048340
5.0 TS.UN.1125.0500h7.25XD.135.IK.HA 6 180 135 W1125050340
5.5 TS.UN.1125.0550h7.25XD.135.IK.HA 6 205 168 W1125055340
5.8 TS.UN.1125.0580h7.25XD.135.IK.HA 6 205 168 W1125058340
6.0 TS.UN.1125.0600h7.25XD.135.IK.HA 6 205 168 W1125060340
6.5 TS.UN.1125.0650h7.25XD.135.IK.HA 8 240 200 W1125065340
6.8 TS.UN.1125.0680h7.25XD.135.IK.HA 8 240 200 W1125068340
7.0 TS.UN.1125.0700h7.25XD.135.IK.HA 8 240 200 W1125070340
7.5 TS.UN.1125.0750h7.25XD.135.IK.HA 8 260 220 W1125075340
7.8 TS.UN.1125.0780h7.25XD.135.IK.HA 8 260 220 W1125078340
8.0 TS.UN.1125.0800h7.25XD.135.IK.HA 8 260 220 W1125080340
8.5 TS.UN.1125.0850h7.25XD.135.IK.HA 10 285 240 W1125085340
8.8 TS.UN.1125.0880h7.25XD.135.IK.HA 10 310 268 W1125088340
9.0 TS.UN.1125.0900h7.25XD.135.IK.HA 10 310 268 W1125090340
9.8 TS.UN.1125.0980h7.25XD.135.IK.HA 10 310 268 W1125098340
10.0 TS.UN.1125.1000h7.25XD.135.IK.HA 10 310 268 W1125100340
10.2 TS.UN.1125.1020h7.25XD.135.IK.HA 12 375 325 W1125102340
10.8 TS.UN.1125.1080h7.25XD.135.IK.HA 12 375 325 W1125108340
11.8 TS.UN.1125.1180h7.25XD.135.IK.HA 12 375 325 W1125118340
12.0 TS.UN.1125.1200h7.25XD.135.IK.HA 12 375 325 W1125120340
For application see page(s) F489-F491.

For pilot hole, please use solid carbide drill type W0108 (see page(s) F385-F392).

Solid carbide tools / Drilling
