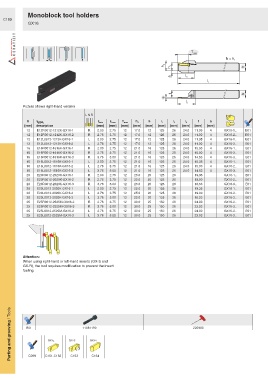

P. 794

Monoblock tool holders
  C189
             GX16






                                                                                      T max
                                                                                                     h = h 1
                                                                          h 2  h 1                           h

                                                                             a     l 3
                                                                                             l 1


                                                                             f                               b
                                                                          s

                                                                                    l 2
           Picture shows right-hand version
                                       L N R

             h   Type,                      s min  s max  T max  h 2  b  l 1  l 2  l 3   f    a
              [mm]  description             [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]


             12  E12R0012-1212K-GX16-1  R      2.00    2.75    12    17.0    12    125    26    24.0  11.35    4  GX16-1..  E01


             12  E12R0012-1212K-GX16-2  R      2.76    3.75    12    17.0    12    125    26    24.0  11.00    4  GX16-2..  E01

             12  E12L0012-1212K-GX16-1  L      2.00    2.75    12    17.0    12    125    26    24.0  11.35    4  GX16-1..  E01

             12  E12L0012-1212K-GX16-2  L      2.76    3.75    12    17.0    12    125    26    24.0  11.00    4  GX16-2..  E01




             16  E16R0012-1616K-GX16-1  R      2.00    2.75    12    21.0    16    125    26    24.0  15.35    4  GX16-1..  E01

             16  E16R0012-1616K-GX16-2  R      2.76    3.75    12    21.0    16    125    26    24.0  15.00    4  GX16-2..  E01



             16  E16R0012-1616K-GX16-3  R      3.76    5.00    12    21.0    16    125    26    24.0  14.53    4  GX16-3..  E01

             16  E16L0012-1616K-GX16-1  L      2.00    2.75    12    21.0    16    125    26    24.0  15.35    4  GX16-1..  E01


             16  E16L0012-1616K-GX16-2  L      2.76    3.75    12    21.0    16    125    26    24.0  15.00    4  GX16-2..  E01



             16  E16L0012-1616K-GX16-3  L      3.76    5.00    12    21.0    16    125    26    24.0  14.53    4  GX16-3..  E01


             20  E20R0012-2020K-GX16-1  R      2.00    2.75    12    25.0    20    125    26     19.35     GX16-1..  E01




             20  E20R0012-2020K-GX16-2  R   2.76  3.75    12  25.0    20    125    26     19.00      GX16-2..  E01




             20  E20R0012-2020K-GX16-3  R   3.76  5.00    12  25.0    20    125    26     18.53      GX16-3..  E01




             20  E20L0012-2020K-GX16-1  L   2.00  2.75    12  25.0    20    125    26     19.35      GX16-1..  E01




             20  E20L0012-2020K-GX16-2  L   2.76  3.75    12  25.0    20    125    26     19.00      GX16-2..  E01






             20  E20L0012-2020K-GX16-3  L   3.76  5.00    12  25.0    20    125    26     18.53      GX16-3..  E01





             25  E25R0012-2525M-GX16-2  R   2.76  3.75    12  30.0    25    150    26     24.00      GX16-2..  E01



             25  E25R0012-2525M-GX16-3  R   3.76  5.00    12  30.0    25    150    26     23.53      GX16-3..  E01





             25  E25L0012-2525M-GX16-2  L   2.76  3.75    12  30.0    25    150    26     24.00      GX16-2..  E01







             25  E25L0012-2525M-GX16-3  L   3.76  5.00    12  30.0    25    150    26     23.53      GX16-3..  E01



           Attention:
           When using right-hand or left-hand inserts (GX-S and
           GX-R), the tool requires modification to prevent the insert
           fouling.
      Parting and grooving / Tools  E01  C151-C152  GX-S  11081190                     220983
                      GX-E
                                         GX-R
                                          C154
                                C153
              C269
