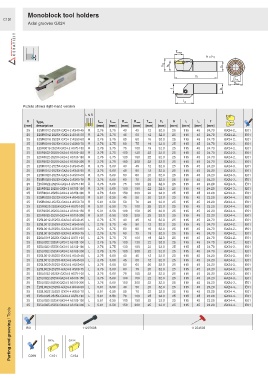

P. 796

Monoblock tool holders
  C191
             Axial grooves GX24






                                                                               T max
                                                                                             h= h 1
                                                                          h 2  h 1                  h

                                                                                        l1
                                                                                                         Dmin
                                                                                                         D max
                                                                                                    b
                                                                              f

                                                                                  l 2
           Picture shows right-hand version

                                       L N R

             h   Type,                      s min  s max  D min  D max  T max  h 2  b  l 1  l 2  f
              [mm]  description             [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]
             25  E25R0012-2525X-GX24-2 AS40-45  R    2.76    3.75    40    45    12    32.0    25    115    45  24.70  GX24-2..  E01


             25  E25R0012-2525X-GX24-2 AS45-50  R    2.76    3.75    45    50    12    32.0    25    115    45  24.70  GX24-2..  E01




             25  E25R0016-2525X-GX24-2 AS50-60  R    2.76    3.75    50    60    16    32.0    25    115    45  24.70  GX24-2..  E01

             25  E25R0019-2525X-GX24-2 AS60-75  R    2.76    3.75    60    75    19    32.0    25    115    45  24.70  GX24-2..  E01


             25  E25R0019-2525X-GX24-2 AS75-100  R    2.76    3.75    75    100    19    32.0    25    115    45  24.70  GX24-2..  E01



             25  E25R0022-2525X-GX24-2 AS100-130  R    2.76    3.75    100    130    22    32.0    25    115    45  24.70  GX24-2..  E01

             25  E25R0022-2525X-GX24-2 AS130-180  R    2.76    3.75    130    180    22    32.0    25    115    45  24.70  GX24-2..  E01


             25  E25R0022-2525X-GX24-2 AS180-300  R    2.76    3.75    180    300    22    32.0    25    115    45  24.70  GX24-2..  E01

             25  E25R0012-2525X-GX24-3 AS40-45  R  3.76  5.00    40    45    12  32.0    25    115    45  24.20  GX24-3..  E01










             25  E25R0012-2525X-GX24-3 AS45-50  R  3.76  5.00    45    50    12  32.0    25    115    45  24.20  GX24-3..  E01





             25  E25R0020-2525X-GX24-3 AS50-60  R  3.76  5.00    50    60    20  32.0    25    115    45  24.20  GX24-3..  E01


             25  E25R0020-2525X-GX24-3 AS60-75  R  3.76  5.00    60    75    20  32.0    25    115    45  24.20  GX24-3..  E01








             25  E25R0022-2525X-GX24-3 AS75-100  R  3.76  5.00    75    100    22  32.0    25    115    45  24.20  GX24-3..  E01




             25  E25R0022-2525X-GX24-3 AS100-150  R  3.76  5.00    100    150    22  32.0    25    115    45  24.20  GX24-3..  E01

             25  E25R0022-2525X-GX24-3 AS150-300  R  3.76  5.00    150    300    22  32.0    25    115    45  24.20  GX24-3..  E01





             25  E25R0020-2525X-GX24-4 AS40-50  R  5.01  6.50    40    50    20  32.0    25    115    45  23.20  GX24-4..  E01







             25  E25R0022-2525X-GX24-4 AS50-70  R  5.01  6.50    50    70    22  32.0    25    115    45  23.20  GX24-4..  E01







             25  E25R0025-2525X-GX24-4 AS70-100  R  5.01  6.50    70    100    25  32.0    25    115    45  23.20  GX24-4..  E01





             25  E25R0025-2525X-GX24-4 AS100-150  R  5.01  6.50    100    150    25  32.0    25    115    45  23.20  GX24-4..  E01


             25  E25R0025-2525X-GX24-4 AS150-300  R  5.01  6.50    150    300    25  32.0    25    115    45  23.20  GX24-4..  E01









             25  E25L0012-2525X-GX24-2 AS40-45  L  2.76  3.75    40    45    12  32.0    25    115    45  24.70  GX24-2..  E01





             25  E25L0012-2525X-GX24-2 AS45-50  L  2.76  3.75    45    50    12  32.0    25    115    45  24.70  GX24-2..  E01





             25  E25L0016-2525X-GX24-2 AS50-60  L  2.76  3.75    50    60    16  32.0    25    115    45  24.70  GX24-2..  E01





             25  E25L0019-2525X-GX24-2 AS60-75  L  2.76  3.75    60    75    19  32.0    25    115    45  24.70  GX24-2..  E01

             25  E25L0019-2525X-GX24-2 AS75-100  L  2.76  3.75    75    100    19  32.0    25    115    45  24.70  GX24-2..  E01





             25  E25L0022-2525X-GX24-2 AS100-130  L  2.76  3.75    100    130    22  32.0    25    115    45  24.70  GX24-2..  E01




             25  E25L0022-2525X-GX24-2 AS130-180  L  2.76  3.75    130    180    22  32.0    25    115    45  24.70  GX24-2..  E01







             25  E25L0022-2525X-GX24-2 AS180-300  L  2.76  3.75    180    300    22  32.0    25    115    45  24.70  GX24-2..  E01








             25  E25L0012-2525X-GX24-3 AS40-45  L  3.76  5.00    40    45    12  32.0    25    115    45  24.20  GX24-3..  E01




             25  E25L0012-2525X-GX24-3 AS45-50  L  3.76  5.00    45    50    12  32.0    25    115    45  24.20  GX24-3..  E01






             25  E25L0020-2525X-GX24-3 AS50-60  L  3.76  5.00    50    60    20  32.0    25    115    45  24.20  GX24-3..  E01



             25  E25L0020-2525X-GX24-3 AS60-75  L  3.76  5.00    60    75    20  32.0    25    115    45  24.20  GX24-3..  E01






             25  E25L0022-2525X-GX24-3 AS75-100  L  3.76  5.00    75    100    22  32.0    25    115    45  24.20  GX24-3..  E01






             25  E25L0022-2525X-GX24-3 AS100-150  L  3.76  5.00    100    150    22  32.0    25    115    45  24.20  GX24-3..  E01





             25  E25L0022-2525X-GX24-3 AS150-300  L  3.76  5.00    150    300    22  32.0    25    115    45  24.20  GX24-3..  E01






             25  E25L0020-2525X-GX24-4 AS40-50  L  5.01  6.50    40    50    20  32.0    25  115    45  23.20  GX24-4..  E01

             25  E25L0022-2525X-GX24-4 AS50-70  L  5.01  6.50    50    70    22    32.0    25    115    45  23.20  GX24-4..  E01



             25  E25L0025-2525X-GX24-4 AS70-100  L    5.01    6.50    70    100    25    32.0    25    115    45  23.20  GX24-4..  E01


             25  E25L0025-2525X-GX24-4 AS100-150  L    5.01    6.50    100    150    25    32.0    25    115    45  23.20  GX24-4..  E01




             25  E25L0025-2525X-GX24-4 AS150-300  L    5.01    6.50    150    300    25    32.0    25    115    45  23.20  GX24-4..  E01
      Parting and grooving / Tools  E01  GX-E  GX-R  11207638                         11224503
              C269
                       C151
                                C154
