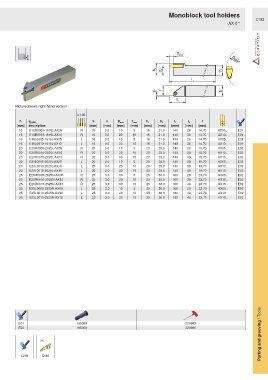

P. 797

Monoblock tool holders
                                                                                                                   C192
                                                                                                      AX 0°







                                                                                T max                   D min


                                                                      h 2  h 1  h 1                h

                                                                                      l 1

                                                                      s  f                         b
                                                                               l 2
        Picture shows right-hand version

                                    L N R

          h   Type,                       b     s    D min  T max  h 1  h 2   l 1   l 2    f
           [mm]  description             [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]


         16   E16R0005-1616L-AX05    R      16    3.0    10    5    16    21.0    140    28  14.70  AX05..  E01
         16   E16R0010-1616L-AX10    R      16    3.0    20    10    16    21.0    140    38  14.70  AX10..  E01


         16   E16L0005-1616L-AX05    L      16    3.0    10    5    16    21.0    140    28  14.70  AX05..  E01




         16   E16L0010-1616L-AX10    L      16    3.0    20    10    16    21.0    140    38  14.70  AX10..  E01


         20   E20R0005-2020L-AX05    R      20    3.0    10    5    20    25.0    140    28  18.70  AX05..  E02

         20   E20R0010-2020L-AX10    R      20    3.0    20    10    20    25.0    140    38  18.70  AX10..  E02



         20   E20R0015-2020L-AX15    R      20    3.0    30    15    20    25.0    140    49  18.70  AX15..  E02
         20   E20L0005-2020L-AX05    L      20    3.0    10    5    20    25.0    140    28  18.70  AX05..  E02




         20   E20L0010-2020L-AX10    L      20    3.0    20    10    20    25.0    140    38  18.70  AX10..  E02


         20   E20L0015-2020L-AX15    L      20    3.0    30    15    20    25.0    140    49  18.70  AX15..  E02


         25   E25R0005-2525N-AX05    R      25    3.0    10    5    25    30.0    160    28  23.70  AX05..  E02


         25   E25R0010-2525N-AX10    R      25    3.0    20    10    25    30.0    160    38  23.70  AX10..  E02

         25   E25R0015-2525N-AX15    R      25    3.0    30    15    25    30.0    160    49  23.70  AX15..  E02

         25   E25L0005-2525N-AX05    L      25    3.0    10    5    25    30.0    160    28  23.70  AX05..  E02




          25  E25L0010-2525N-AX10    L      25    3.0    20    10    25    30.0    160    38  23.70  AX10..  E02

          25  E25L0015-2525N-AX15    L      25    3.0    30    15    25    30.0    160    49  23.70  AX15..  E02

                                                                                                                     Parting and grooving / Tools


         E01                       195068                                          220983
         E02                       195069                                          220985


                   AX


          C269      C155
