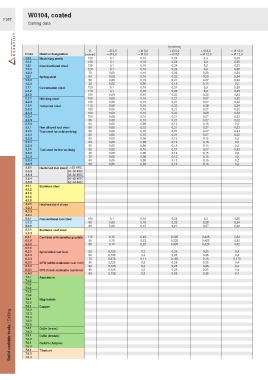

Page 1354 - Ceratizit Catalog

W0104, coated
F357
Cutting data

f [mm/rev]
= Ø 3,0 > Ø 3,0 > Ø 5,0 > Ø 8,0 > Ø 12,0
V c
Index Material designation [m/min] = Ø 3,0 = Ø 5,0 = Ø 8,0 = Ø 12,0 = Ø 12,0
1.1.1 Machining steels 130 0,1 0,18 0,24 0,3 0,35
1.1.2 120 0,1 0,18 0,24 0,3 0,35
1.2.1 Constructional steel 130 0,1 0,18 0,24 0,3 0,35
1.2.2 120 0,1 0,18 0,24 0,3 0,35
1.2.3 75 0,09 0,16 0,22 0,28 0,34
1.3.1 Spring steel 60 0,09 0,16 0,22 0,28 0,34
1.3.2 50 0,08 0,15 0,21 0,27 0,32
1.3.3 30 0,05 0,08 0,12 0,15 0,2
2.1.1 Cementation steel 120 0,1 0,18 0,24 0,3 0,35
2.1.2 110 0,1 0,18 0,24 0,3 0,35
2.1.3 100 0,09 0,16 0,22 0,28 0,34
2.2.1 Nitriding steel 100 0,08 0,15 0,21 0,27 0,32
2.2.2 100 0,08 0,15 0,21 0,27 0,32
2.3.1 Tempered steel 110 0,09 0,16 0,22 0,28 0,34
2.3.2 100 0,08 0,15 0,21 0,27 0,32
2.3.3 100 0,09 0,16 0,22 0,28 0,34
2.3.4 100 0,08 0,15 0,21 0,27 0,32
2.3.5 85 0,08 0,15 0,21 0,27 0,32
2.3.6 60 0,05 0,08 0,12 0,15 0,2
3.1.1 Non alloyed tool steel 80 0,08 0,15 0,21 0,27 0,32
3.2.1 Tool steel for cold working 95 0,08 0,15 0,21 0,27 0,32
3.2.2 80 0,08 0,15 0,21 0,27 0,32
3.2.3 55 0,05 0,08 0,12 0,15 0,2
3.2.4 60 0,05 0,08 0,12 0,15 0,2
3.2.5 55 0,05 0,08 0,12 0,15 0,2
3.3.1 Tool steel for hot working 80 0,08 0,15 0,21 0,27 0,32
3.3.2 45 0,05 0,08 0,12 0,15 0,2
3.3.3 70 0,05 0,08 0,12 0,15 0,2
3.3.4 60 0,05 0,08 0,12 0,15 0,2
3.3.5 50 0,05 0,08 0,12 0,15 0,2
3.5.1 Hardened tool steel < 55 HRC
3.5.2 55–58 HRC
3.5.3 58–60 HRC
3.5.4 60–62 HRC
3.5.5 62–64 HRC
4.1.1 Stainless steel
4.1.2
4.1.3
4.1.4
4.1.5
4.2.1 Heat-resistant alloys
4.2.2
4.2.3
4.2.4
5.1.1 Conventional cast steel 100 0,1 0,18 0,24 0,3 0,35
5.1.2 95 0,09 0,16 0,22 0,28 0,34
5.1.3 80 0,08 0,15 0,21 0,27 0,32
5.2.1 Stainless cast steel
5.2.2
6.1.1 Cast iron with lamellar graphite 115 0,15 0,23 0,335 0,425 0,52
6.1.2 95 0,15 0,23 0,335 0,425 0,52
6.1.3 85 0,15 0,23 0,335 0,425 0,52
6.1.4
6.2.1 Spheroidal cast iron 95 0,125 0,2 0,25 0,35 0,4
6.2.2 90 0,125 0,2 0,25 0,35 0,4
6.2.3 70 0,075 0,11 0,125 0,15 0,175
6.3.1 GTW (white malleable cast iron) 95 0,125 0,2 0,25 0,35 0,4
6.3.2 90 0,125 0,2 0,25 0,35 0,4
6.4.1 GTS (black malleable cast iron) 95 0,125 0,2 0,25 0,35 0,4
6.4.2 90 0,125 0,2 0,25 0,35 0,4
7.1.1 Aluminium
7.1.2
7.1.3
7.1.4
7.1.5
7.1.6
7.2.1 Magnesium
7.2.2
7.3.1 Copper
7.3.2
Solid carbide tools / Drilling 7.3.5 CuZn (brass)
7.3.3
7.3.4
7.3.6
7.4.1
7.4.2
7.5.1
CuSn (bronze)
7.5.2
7.6.1
CuAlFe (Ampco)
7.6.2
7.8.1
Titanium
7.8.2
7.8.3
