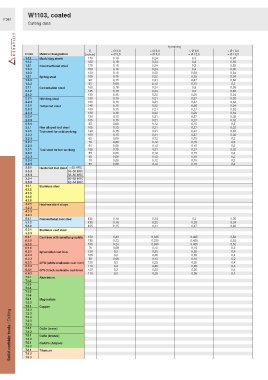

Page 1358 - Ceratizit Catalog

W1103, coated
F361
Cutting data

f [mm/rev]
= Ø 3,0 > Ø 5,0 > Ø 8,0 > Ø 12,0
V c
Index Material designation [m/min] = Ø 5,0 = Ø 8,0 = Ø 12,0 = Ø 16,0
1.1.1 Machining steels 170 0,18 0,24 0,3 0,35
1.1.2 150 0,18 0,24 0,3 0,35
1.2.1 Constructional steel 170 0,18 0,24 0,3 0,35
1.2.2 150 0,18 0,24 0,3 0,35
1.2.3 130 0,16 0,22 0,28 0,34
1.3.1 Spring steel 105 0,16 0,22 0,28 0,34
1.3.2 90 0,15 0,21 0,27 0,32
1.3.3 55 0,08 0,12 0,15 0,2
2.1.1 Cementation steel 160 0,18 0,24 0,3 0,35
2.1.2 145 0,18 0,24 0,3 0,35
2.1.3 130 0,16 0,22 0,28 0,34
2.2.1 Nitriding steel 130 0,15 0,21 0,27 0,32
2.2.2 130 0,15 0,21 0,27 0,32
2.3.1 Tempered steel 145 0,16 0,22 0,28 0,34
2.3.2 130 0,15 0,21 0,27 0,32
2.3.3 130 0,16 0,22 0,28 0,34
2.3.4 130 0,15 0,21 0,27 0,32
2.3.5 105 0,15 0,21 0,27 0,32
2.3.6 65 0,08 0,12 0,15 0,2
3.1.1 Non alloyed tool steel 105 0,15 0,21 0,27 0,32
3.2.1 Tool steel for cold working 130 0,15 0,21 0,27 0,32
3.2.2 105 0,15 0,21 0,27 0,32
3.2.3 65 0,08 0,12 0,15 0,2
3.2.4 70 0,08 0,12 0,15 0,2
3.2.5 65 0,08 0,12 0,15 0,2
3.3.1 Tool steel for hot working 105 0,15 0,21 0,27 0,32
3.3.2 65 0,08 0,12 0,15 0,2
3.3.3 90 0,08 0,12 0,15 0,2
3.3.4 70 0,08 0,12 0,15 0,2
3.3.5 55 0,08 0,12 0,15 0,2
3.5.1 Hardened tool steel < 55 HRC
3.5.2 55–58 HRC
3.5.3 58–60 HRC
3.5.4 60–62 HRC
3.5.5 62–64 HRC
4.1.1 Stainless steel
4.1.2
4.1.3
4.1.4
4.1.5
4.2.1 Heat-resistant alloys
4.2.2
4.2.3
4.2.4
5.1.1 Conventional cast steel 135 0,18 0,24 0,3 0,35
5.1.2 130 0,16 0,22 0,28 0,34
5.1.3 105 0,15 0,21 0,27 0,32
5.2.1 Stainless cast steel
5.2.2
6.1.1 Cast iron with lamellar graphite 150 0,23 0,335 0,425 0,52
6.1.2 135 0,23 0,335 0,425 0,52
6.1.3 105 0,23 0,335 0,425 0,52
6.1.4 70 0,08 0,12 0,15 0,2
6.2.1 Spheroidal cast iron 120 0,2 0,25 0,35 0,4
6.2.2 105 0,2 0,25 0,35 0,4
6.2.3 80 0,08 0,12 0,15 0,2
6.3.1 GTW (white malleable cast iron) 120 0,2 0,25 0,35 0,4
6.3.2 110 0,2 0,25 0,35 0,4
6.4.1 GTS (black malleable cast iron) 120 0,2 0,25 0,35 0,4
6.4.2 110 0,2 0,25 0,35 0,4
7.1.1 Aluminium
7.1.2
7.1.3
7.1.4
7.1.5
7.1.6
7.2.1 Magnesium
7.2.2
7.3.1 Copper
7.3.2
Solid carbide tools / Drilling 7.3.5 CuZn (brass)
7.3.3
7.3.4
7.3.6
7.4.1
7.4.2
7.5.1
CuSn (bronze)
7.5.2
7.6.1
CuAlFe (Ampco)
7.6.2
7.8.1
Titanium
7.8.2
7.8.3
