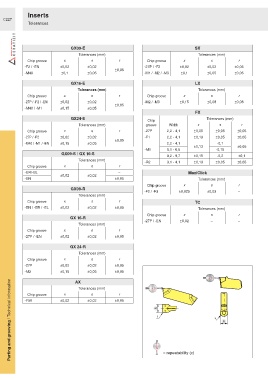

Page 832 - Ceratizit Catalog

Inserts
C227
Tolerances

GX09-E SX
Tolerances (mm) Tolerances (mm)
Chip groove x s r Chip groove x s r
-F2 / -EN ±0,02 ±0,02 -27P / -F2 ±0,02 ±0,02 ±0,05
±0,05
-M40 ±0,1 ±0,05 -M1 / -M2 / -M3 ±0,1 ±0,05 ±0,05

GX16-E LX
Tolerances (mm) Tolerances (mm)
Chip groove x s r Chip groove x s r
-27P / -F2 / -EN ±0,02 ±0,02 -M2 / -M3 ±0,15 ±0,08 ±0,08
±0,05
-M40 / -M1 ±0,15 ±0,05
FX
GX24-E Tolerances (mm)
Chip
Tolerances (mm) groove Width x s r
Chip groove x s r -27P 2,2 - 4,1 ±0,05 ±0,05 ±0,05
-27P / -F2 ±0,02 ±0,02 -F1 2,2 - 4,1 ±0,13 ±0,05 ±0,05
±0,05
-M40 / -M1 / -EN ±0,15 ±0,05 2,2 - 4,1 -0,1
±0,13 ±0,05
-M1 5,1 - 6,5 -0,15
GX09-S / GX 16-S
8,2 - 9,7 ±0,15 -0,2 ±0,1
Tolerances (mm)
-R2 3,1 - 4,1 ±0,13 ±0,05 ±0,05
Chip groove x s r
-ER/-EL – MaxiClick
±0,02 ±0,02
-EN ±0,05 Tolerances (mm)
Chip groove x s r
GX09-R
-F2 / -F3 ±0,025 ±0,03 –
Tolerances (mm)
Chip groove x s r TC
-EN / -ER / -EL ±0,02 ±0,02 ±0,05
Tolerances (mm)
Chip groove x s r
GX 16-R
-27P / -EN ±0,02 – –
Tolerances (mm)
Chip groove x s r
-27P / -EN ±0,02 ±0,02 ±0,05

GX 24-R
Tolerances (mm)
Chip groove x s r
-27P ±0,02 ±0,02 ±0,05
-M3 ±0,15 ±0,05 ±0,05
Parting and grooving / Technical information
AX
Tolerances (mm) 1 1000
Chip groove x s r
-F50 ±0,02 ±0,02 ±0,05
s
r
r
s

1
1000
= repeatability (x)
