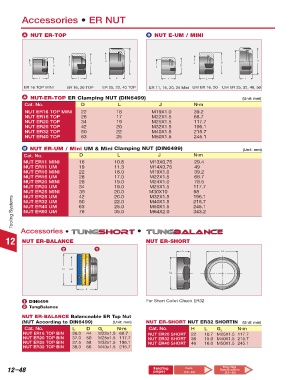

Page 956 - Tungaloy Catalog

Accessories • ER NUT

A NUT ER-TOP B NUT E-UM / MINI

J D D J D
J D J D J D J

L L L L L L
ER 16 TOP MINI ER 16, 20 TOP ER 25, 32, 40 TOP ER 11, 16, 20, 25 Mini UM ER 16, 20 UM ER 25, 32, 40, 50

A NUT-ER-TOP ER Clamping NUT (DIN6499) (Unit: mm)
Cat. No. D L J N·m
NUT ER16 TOP MINI 22 18 M19X1.0 39.2
NUT ER16 TOP 28 17 M22X1.5 68.7
NUT ER20 TOP 34 19 M25X1.5 117.7
NUT ER25 TOP 42 20 M32X1.5 196.1
NUT ER32 TOP 50 22 M40X1.5 215.7
NUT ER40 TOP 63 25 M50X1.5 245.1

B NUT ER-UM / Mini UM & Mini Clamping NUT (DIN6499) (Unit: mm)
Cat. No. D L J N·m
NUT ER11 MINI 16 10.8 M13X0.75 29.4
NUT ER11 UM 19 11.3 M14X0.75 49
NUT ER16 MINI 22 18.0 M19X1.0 39.2
NUT ER16 UM 28 17.0 M22X1.5 68.7
NUT ER20 MINI 28 19.0 M24X1.0 78.5
NUT ER20 UM 34 19.0 M25X1.5 117.7
NUT ER25 MINI 35 20.0 M30X10 98
42
196.1
NUT ER25 UM
M32X1.5
20.0
Tooling Systems NUT ER40 UM 63 25.0 M50X1.5 245.1
M40X1.5
22.0
50
NUT ER32 UM
215.7
343.2
78
35.0
M64X2.0
NUT ER50 UM
Accessories • •
12 NUT ER-BALANCE NUT ER-SHORT
2 1
L H
D G1
G1

L
1 DIN6499 For Short Collet Chuck ER32
2 TungBalance
NUT ER-BALANCE Balanceable ER Top Nut
(NUT According to DIN6499) (Unit: mm) NUT ER-SHORT NUT ER32 SHORTIN (Unit: mm)
Cat. No. L D G 1 N·m Cat. No. H L G 1 N·m
NUT ER16 TOP BIN 36.0 44 M22x1.5 68.7 NUT ER20 SHORT 22 10.7 M25X1.5 117.7
NUT ER20 TOP BIN 37.0 50 M25x1.5 117.7 NUT ER32 SHORT 36 15.0 M40X1.5 215.7
NUT ER25 TOP BIN 37.5 58 M32x1.5 196.1 NUT ER40 SHORT 46 16.0 M50X1.5 245.1
NUT ER32 TOP BIN 38.0 66 M40x1.5 215.7

Mounting
12–48 Relating (12-54) Specifications
