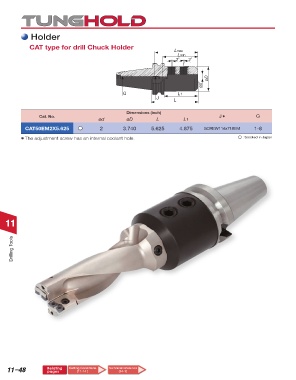

P. 864

Holder

                     CAT type for drill Chuck Holder
                                                                                 Lmax
                                                                                   Lmin
                                                                                  2˚   2˚



                                                                                               øD
                                                                                            ød
                                                            G                      L1
                                                                          J
                                                                                 L

                                                             Dimensions (inch)
                         Cat. No.                                                                   J ✱            G
                                                  ød         øD           L          L1
                   CAT50EM2X5.625                2         3.740       5.625      4.875     SCREW114x718EM       1-8
                  ✱ The adjustment screw has an internal coolant hole.                                        : Stocked in Japan




















           11


              Drilling Tools
































            11–48            Relating  Cutting Conditions  Technical reference
                             pages
                                         (11-14 )
